بطارية UAV 6S 30000mAh
يوفر تكوين حزمة بطارية UAV لـ New Journey من طراز 6S 30000mAh طاقة اسمية مقدارها 630Wh عند 21V، مع وزن مرجعي للحزمة مقداره 2,094g. وهي خيار لمشاريع الطائرات حيث يهم الطاقة المحمولة لكل كيلوغرام ويتحمل الحمل قيمة مستهدفة في التصميم المستمرة 60A. ينتهي الشحن عند 25.5V وليس عند التقييم الاسمي 21V.
- 21Vالجهد الاسمي
- 630Whالطاقة الاسمية
- 25.5Vجهد نهاية الشحن
- 60Aالتيار المستمر المستهدف في التصميم
المواصفات التقنية
| التكوين | 6S1P · 30Ah (30000mAh) |
|---|---|
| الجهد الاسمي | 21V |
| الطاقة الاسمية | 630Wh · محسوبة من الجهد الاسمي × السعة المصنفة |
| جهد نهاية الشحن | 25.5V · 4.25V لكل خلية |
| تيار الشحن القياسي (في التصميم) | 15A · 0.5C |
| تيار التفريغ المستمر المستهدف في التصميم | 60A · 2C |
| تيار التفريغ اللحظي المستهدف في التصميم | 90A · 3C لـ 10 ثانية |
| أبعاد الجسم الطول × العرض × السماكة (في التصميم) | 215 × 94 × 59mm · ±5mm لكل محور؛ باستثناء الأسلاك الحرة والأغطية |
| وزن حزمة البطارية المحسوبة النهائية | 2,094g · هامش تحمل إنتاجي ±10g من التكوين الاسمي المعتمد |
| الطاقة النوعية المحسوبة لحزمة البطارية | 300.9Wh/kg · الطاقة الاسمية ÷ كتلة الحزمة الكاملة المحسوبة |
| سمك الفراغ المحسوب | 70mm · السماح بنمو الخلية، وهو منفصل عن تحمل الجسم الأولي |
| ترتيب الأسلاك | حول 150mm إلى مدخل الموصل؛ الطاقة والحساسات على جانبي الوجه القصير نفسه |
| واجهة الموازنة | ستة اتصالات · من B0 إلى B6 |
| نموذج الخلية | EDP8887188-30Ah |
| الموصل الرئيسي | اختر الزوج الكامل للمطابقة، ومواصفات السلك والقطبية للطائرة |
احمل طاقة أكبر دون استهلاك حصص الحمولة المتاحة
يمكن لحزمة بطارية أكبر أن تقلل من الحمولة المتبقية للكاميرا أو المستشعر أو معدات أخرى. تجمع هذه الخيارات 6S 30Ah بين طاقة اسمية مقدارها 630Wh مع وزن حزمة محسوب مقداره 2,094g، مقارنة بـ 495Wh و 2,670g لخيار 6S 22Ah. قيمة مستهدفة في التصميم للتيار المستمر 60A أقل. بالنسبة للمسح والتفتيش، تحقق من تيار الصعود المحمل قبل اختيار الخيار الأخف وزناً بطاقة أعلى.
جهد الشحن وتطابق الشاحن
استبدال بطارية 6S لا يعني بالضرورة الاحتفاظ بنفس برنامج الشحن. تستخدم هذه التكوين قطع شحن 25.5V وإعداد تصميم للشحن القياسي 15A. يمتلك برنامج ثابت 25.2V نقطة نهاية مختلفة. تحقق من ملف الخلية، التيار المتاح، وموازنة المجموعات الستة قبل الالتزام بمحطة شحن للأسطول؛ التقييم الاسمي 21V ليس جهد الشحن.
تيار التفريغ المستمر والتيار اللحظيي
يمكن لتيار الطيران المنخفض أن يخفي طلباً أعلى أثناء الإقلاع أو التسارع أو الاسترداد. يستهدف تيار التفريغ المستمر 60A، مع 90A لتيار لحظي مدته 10 ثانية. قارن تلك الحدود مع مسار المهمة المحمل، بما في ذلك الذروات المتكررة. إذا احتاج الطائر إلى تيار مستمر أكبر، قارن تكوين 22Ah قبل افتراض أن السعة الأكبر 30Ah هي الأنسب.
وزن الحزمة وميزان كتلة الطائرة
استخدم رقم حزمة البطارية عند حساب الحمولة. يتضمن وزن الحزمة المحسوب لـ 2,094g خلايا مقدارها 1,950g ووزن سماح التجميع للأسلاك والعزل والمواد الأخرى مقداره 144g. تقسيم الطاقة الاسمية على تلك الكتلة يعطي 300.9Wh/kg. كثافة طاقة الخلية وطاقة محددة للحزمة تصف تجميعات مختلفة؛ أضف طبق الطائرة والقيود بشكل منفصل عند حساب وزن الإقلاع.

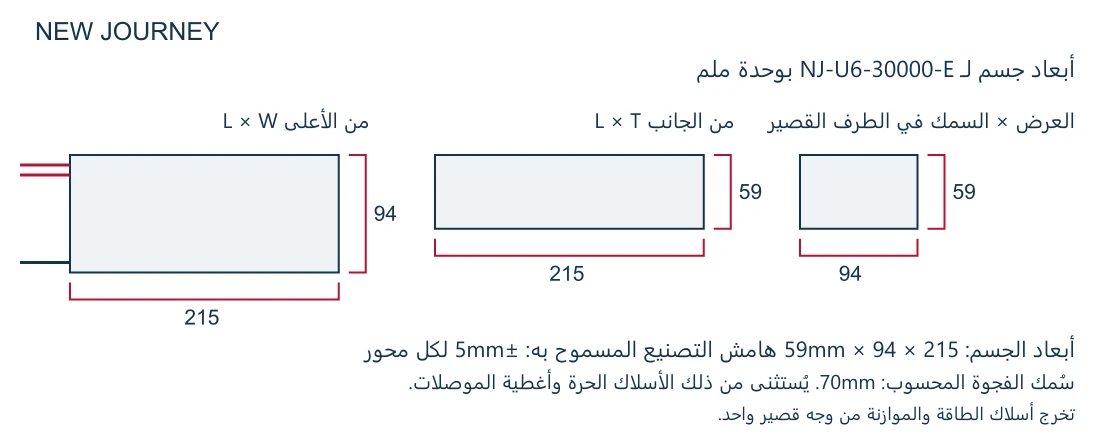

أبعاد البطارية ومساحة التثبيت
يمكن للجسم الأرق 59mm أن يساعد في حجرة بطارية ضحلة، بشرط دعم الحزمة بشكل صحيح. مساحة سطحه هي 215 × 94mm، ويبلغ طول الكابل الممتد من مخرج الجسم إلى مدخل الموصل تقريباً 150mm. تحقق من اتصال الحزام، انحناءات الكابلات، وإمكانية فك البطارية. استخدم سمك المساحة المحسوبة المنفصلة 70mm عند تقييم المساحة لنمو الخلية.

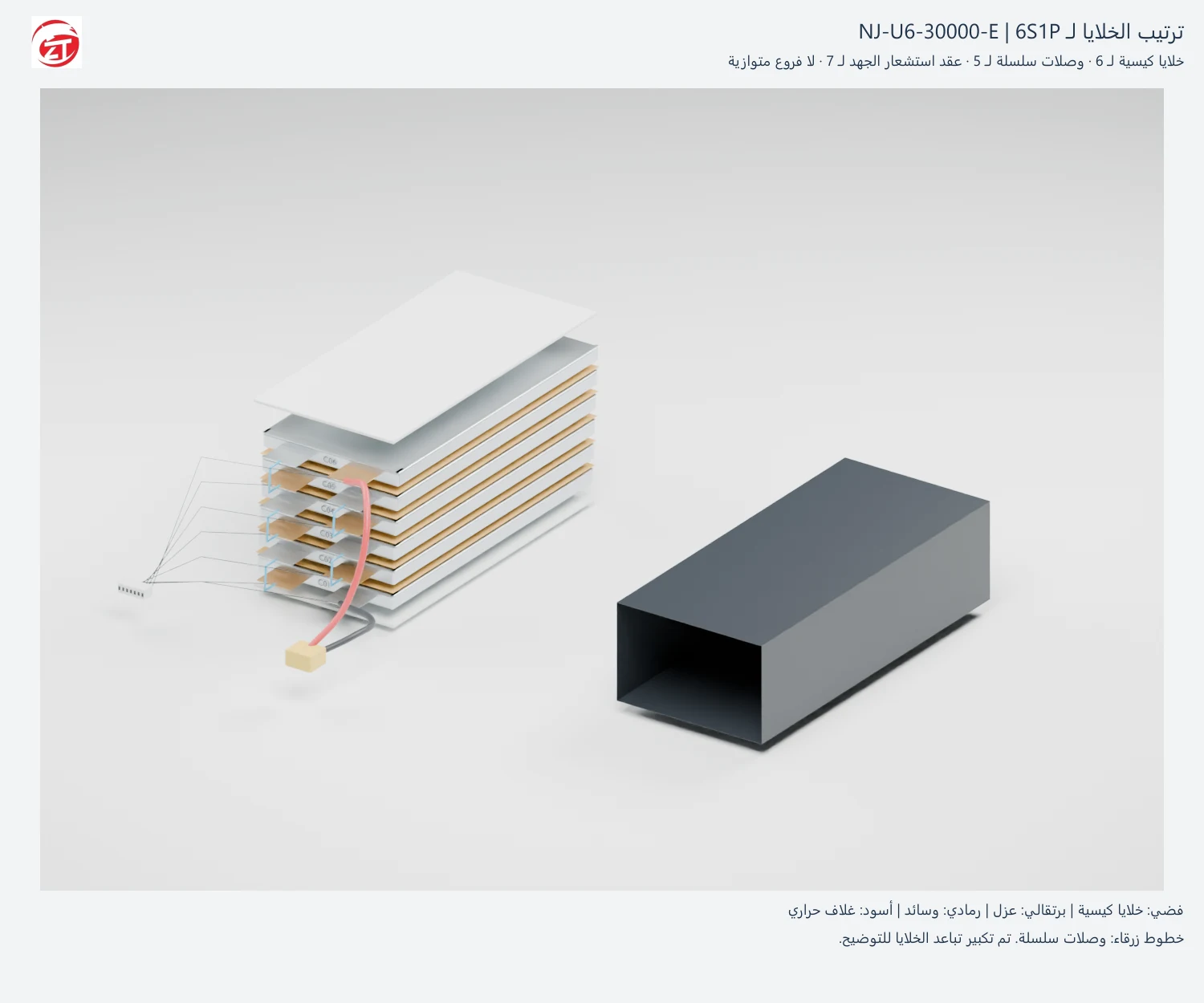

تكوين متسلسل ومتوازي
يجب أن يتصل حزمة استبدال بالعقد الصحيحة للخلية. تشكل خلايا كيسية 30Ah ستة خلايا حزمة 6S1P، مع الاحتفاظ بسعة مقدارها 30Ah عبر عقد استشعار سبعة، من B0 إلى B6. تأكد من ترتيب الأقطاب السبعة والقطبية مع محول الشحن قبل الطلب. يمكن لـ New Journey تحديد الموصل الرئيسي واتجاه الكابل حول تخطيط الطائرة.
الأسئلة الشائعة
لماذا يتم تقييم هذه البطارية 6S عند 21V بدلاً من 22.2V؟
يتم تحديد خليةها عند 3.5V الاسمي. ستة خلايا على التوالي تعطي 21V. لا يفرض عدد الخلايا على التوالي الجهد الاسمي لتصميم خلية مختلف.
هل يمكن للسعة الأكبر التعامل مع تيار إقلاع أعلى؟
السعة وقدرة التيار منفصلان. يستهدف هذا التكوين 60A بشكل مستمر و 90A لـ 10 ثانية، لذا قارن مسار الإقلاع للطائرة ضد تلك الأرقام حتى لو كان طلب الطيران منخفضاً.
هل يمكنها استخدام نفس الطبق مثل خيار 6S 22Ah؟
تختلف مساحات السطح المرجعية: 215 × 94mm هنا و 218 × 96mm للتصميم 22Ah. تحقق من الطبق الفعلي، اتصال القيود، وإمكانية الوصول للكابلات؛ لا تفترض أن الجسم الأصغر مدعوم بشكل صحيح.
تجميع حزمة بطارية
تترك حجرة بطارية ضحلة مساحة قليلة للأسلاك الموضوعة بشكل سيء. يمكن لـ New Journey تكييف مخرجات الكابل من الطرف القصير، والعزل، وإكمال الغلاف إلى المساحة المتاحة. يساعد الدعم تحت تكدس خلايا الكيس ومواقع الموصل القابلة للوصول المشغل على تأمين الحزمة وإزالتها دون سحب أسلاكها.
ناقش تكوين طائرتك
أرسل لـ New Journey تيار الصعود المحمل، الحمولة المستهدفة، رسم حجرة البطارية، وتفاصيل الشحن. تساعد هذه المدخلات في اختيار تخطيط حزمة 6S 30Ah وترتيب الكابلات لعينتك.
