بطارية UAV 8S 30000mAh
تجمع حزمة بطارية UAV 8S 30000mAh طاقة اسمية 840Wh مع إمداد اسمي 28V. جسمها المرجعي هو 215 × 94 × 77mm بوزن 2,752g. بالنسبة للطائرة ذات الثماني خلايا متسلسلة، فإن أسئلة الاختيار هي ما إذا كانت قيمة التصميم المستهدفة 60A للتيار المستمر تغطي المهمة، وما إذا كان كل جهاز على الحافلة يقبل جهد قطع الشحن 34V.
- 28Vالجهد الاسمي
- 840Whالطاقة الاسمية
- 34Vجهد نهاية الشحن
- 60Aالتيار المستمر المستهدف في التصميم
المواصفات التقنية
| التكوين | 8S1P · 30Ah (30000mAh) |
|---|---|
| الجهد الاسمي | 28V |
| الطاقة الاسمية | 840Wh · محسوبة من الجهد الاسمي × السعة المصنفة |
| جهد نهاية الشحن | 34V · 4.25V لكل خلية |
| تيار الشحن القياسي (في التصميم) | 15A · 0.5C |
| تيار التفريغ المستمر المستهدف في التصميم | 60A · 2C |
| تيار التفريغ اللحظي المستهدف في التصميم | 90A · 3C لـ 10 ثانية |
| أبعاد الجسم الطول × العرض × السماكة (في التصميم) | 215 × 94 × 77mm · ±5mm لكل محور؛ باستثناء الأسلاك الحرة والأغطية |
| وزن حزمة البطارية المحسوبة النهائية | 2,752g · هامش تحمل إنتاجي ±10g من التكوين الاسمي المعتمد |
| الطاقة النوعية المحسوبة لحزمة البطارية | 305.2Wh/kg · الطاقة الاسمية ÷ كتلة الحزمة الكاملة المحسوبة |
| سمك الفراغ المحسوب | 91mm · السماح بنمو الخلية، وهو منفصل عن تحمل الجسم الأولي |
| ترتيب الأسلاك | حول 150mm إلى مدخل الموصل؛ الطاقة والحساسات على جانبي الوجه القصير نفسه |
| واجهة الموازنة | تسعة نقاط اتصال · من B0 إلى B8 |
| نموذج الخلية | EDP8887188-30Ah |
| الموصل الرئيسي | اختر الزوج الكامل للمطابقة، ومواصفات السلك والقطبية للطائرة |
قارن بين مكاسب الطاقة والوزن الذي يمكن لطائرتك حمله.
للطائرة المصممة بالفعل لـ 8S، فإن هذه النسخة 30Ah تضيف 210Wh فوق خيار 6S 30Ah لزيادة وزن الحزمة المحسوب بـ 658g. تحمل 840Wh مع الاحتفاظ بنفس قيمة التصميم المستهدفة 60A للتيار المستمر. استخدم طاقة المسار وطلب الصعود المحمل للحكم على المقايضة. الخلايا المتسلسلة الإضافية لا تجعلها استبدالًا مباشرًا في طائرة ذات ست خلايا متسلسلة.
جهد الشحن وتطابق الشاحن
تحتاج محطة شحن الأسطول إلى مطابقة قطع الشحن 34V وإعداد تصميم الشحنة القياسي 15A. تحقق من البرنامج الفعلي بدلاً من اختيار واحد فقط لأنه يقول 8S؛ فإن نقطة النهاية 33.6V مختلفة. يجب تحديد المشغل، ومكيف الموازنة العاشر العقد، ووصل الشحن الرئيسي معًا، خاصة إذا كان يجب الاحتفاظ بالمعدات الموجودة.
تيار التفريغ المستمر والتيار اللحظيي
تزيد إضافة الخلايا على التوالي الجهد والطاقة، ولا ترفع التيار المقنن. تظل القيم المستهدفة 60A لتيار التفريغ المستمر و90A لتيار الذروة لمدة 10 ثانية. إذا احتاجت الطائرة ذات التوصيل 8S إلى تيار أكبر من المنصة الأصغر أثناء الصعود بحمولة، فإن بقاء حد التيار دون تغيير أمر مهم. أرسل تسجيلاً للتيار مع الزمن لمواءمة البطارية وسلك القدرة الرئيسي والموصل مع المهمة كاملة.
وزن الحزمة وميزان كتلة الطائرة
احمِ متطلبات الحمولة بمقارنة الكتلة المثبتة، وليس أمبير-ساعة وحدها. وزن الحزمة المحسوب هو 2,752g، بما في ذلك 2,600g من الخلايا وـ 152g من كتلة مخصصة لمكونات التجميع. طاقة الحزمة المحددة المحسوبة هي 305.2Wh/kg. تضيف الدرج، والقيود، والأسلاك الجانبية للطائرة كتلة إضافية. يجب تضمين طول الكابل أو تغييرات الموصل قبل الاتفاق على وزن الحزمة الاسمي.
أبعاد البطارية ومساحة التثبيت
تحقق من إغلاق الغطاء وإزالة البطارية قبل إعادة استخدام حامل التثبيت. الجسم هو 215 × 94 × 77mm؛ تخرج كل من أسلاك الطاقة وأساسات الاستشعار من طرف قصير واحد، من جهتين متقابلتين. اترك الوصول لالتقاط المقابس دون سحب أسلاكها. يحسب سمك فراغ منفصل 91mm نمو الخلايا وينبغي اعتباره جنبًا إلى جنب مع أبعاد الجسم الأولية.
تكوين متسلسل ومتوازي

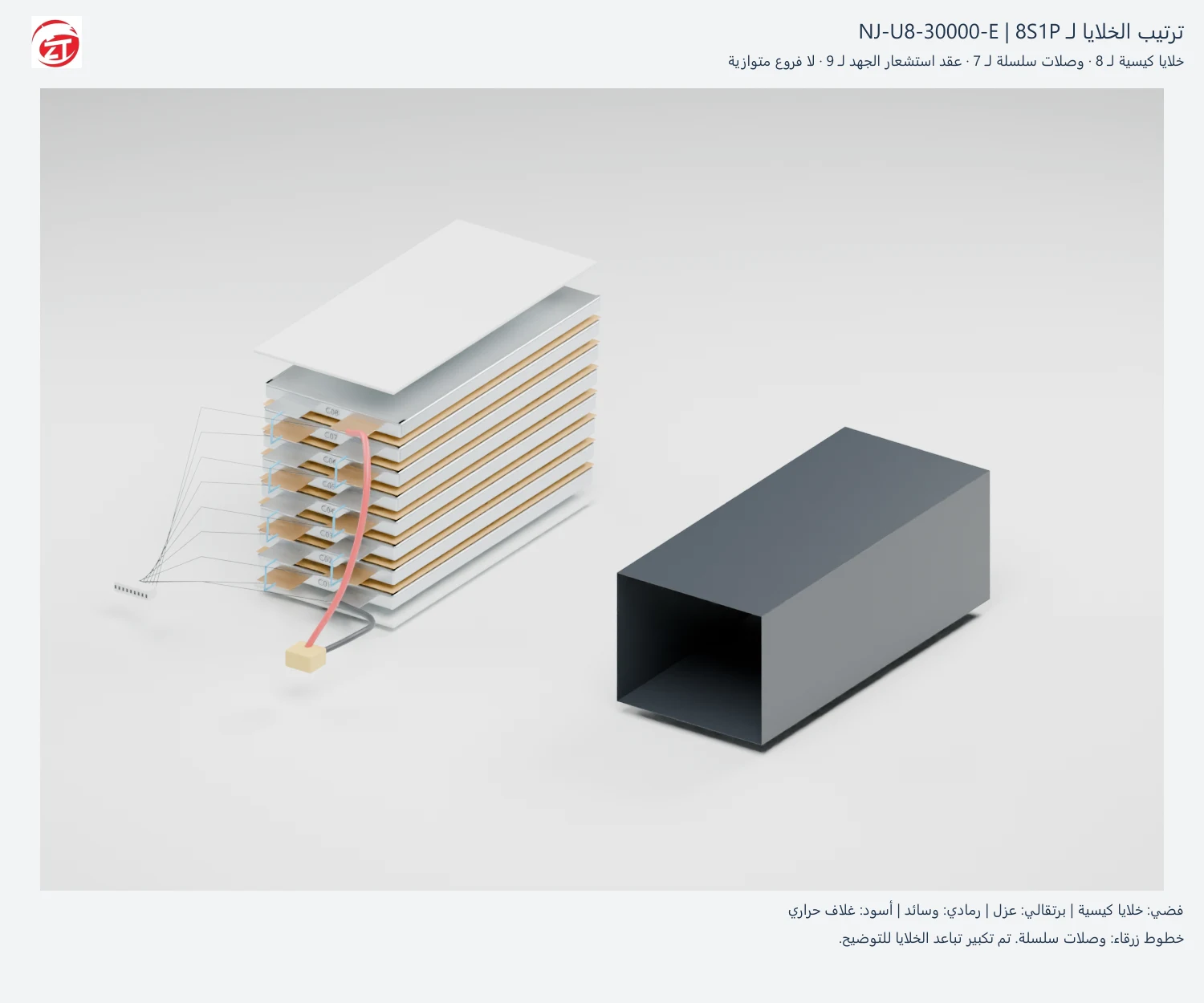

يمكن أن يمنع مكيف الموازنة غير الصحيح بطارية مناسبة بخلاف ذلك من العمل مع محطة الشحن. يستخدم ترتيب 8S1P ثمانية خلايا كيسية 30Ah وعقد تسعة، من B0 إلى B8. مطابقة ترتيب العقد، وسيارة الموصل، ودائرة الشحن الرئيسية. حدد أي متطلبات BMS أو اتصال الطائرة بشكل منفصل عن حبل الموازنة.
الأسئلة الشائعة
هل يعني 30Ah أن نسختي 6S و 8S يخزنان نفس الطاقة؟
لا. فإن الطاقة الاسمية هي 630Wh عند 21V لـ 6S و 840Wh عند 28V لـ 8S. تبقى السعة نفسها بينما يتغير الجهد المتسلسل.
هل يمكن استخدام ملف شحن عادي 33.6V 8S؟
له نقطة نهاية مختلفة من حد 34V لهذا التكوين. تأكد من ملف الخلية المحدد، وإعدادات المشغل، واتصال الموازنة بدلاً من اعتبار الجهدين قابلين للتبادل.
أي قيمة يجب استخدامها لحدث منخفض الجهد في وحدة التحكم بالطيران؟
قم بتعيينها من سلوك الطائرة المحمل، وموازنة الخلايا، والاحتياطي المطلوب. مجموع قيم القطع هو حد كهربائي، وليس عتبة هبوط جاهزة.
تجميع حزمة بطارية
تحتاج استبدالات الأسطول إلى تثبيت متكرر ومواقع موصل. يمكن تحديد ترتيب الخلية، والعزل النهائي، ورواسب الأسلاك حول درج الطائرة، مع إبقاء حبل الموازنة في متناول اليد للشحن. شمل مواقع الغطاء والحزام عند طلب تخطيط العينة.
