Аккумулятор 8S 30000mAh для БПЛА

Аккумуляторная батарея для БПЛА моделей 8S и 30000mAh сочетает номинальную энергию 840Wh с номинальным напряжением питания 28V. Ее справочный корпус составляет 215 × 94 × 77mm при массе 2,752g. Для летательного аппарата с восьмисерийной батареей вопросы выбора заключаются в том, покрывает ли проектный показатель непрерывного тока 60A требования миссии и принимает ли каждое устройство на шине напряжение отключения зарядки 34V.

• 28VНоминальное напряжение
• 840WhНоминальная энергия
• 34VКонечное напряжение заряда
• 60AПроектное значение непрерывного тока

Технические характеристики

Сравните прирост энергии с массой, которую ваш летательный аппарат может нести

Для летательного аппарата, уже спроектированного для работы с батареей 8S, эта версия 30Ah увеличивает энергию на 210Wh по сравнению с опцией 6S 30Ah за счет увеличения рассчитанной массы пакета на 658g. Она несет нагрузку 840Wh, сохраняя тот же проектный показатель непрерывного тока 60A. Используйте энергию маршрута и спрос набора высоты под нагрузкой для оценки компромисса. Дополнительные последовательно соединенные элементы не делают ее прямым заменителем в шестиэлементном летательном аппарате.

Напряжение зарядки и совместимость с зарядным устройством

Зарядная станция флота должна соответствовать пределу отключения зарядки 34V и параметру настройки стандартного заряда 15A. Проверьте фактическую программу, а не выбирайте её только потому, что она говорит 8S; предел 33.6V отличается. Зарядное устройство, адаптер балансировки с девятью узлами и основное соединение заряда должны быть указаны вместе, особенно если необходимо сохранить существующее оборудование.

Непрерывный и импульсный разрядный ток

Дополнительные элементы в последовательной цепи добавляют напряжение и энергию, а не более высокий номинал по току. Цели остаются на уровне непрерывного разрядного тока 60A и импульса тока 90A для 10 секунд. Если летательный аппарат 8S потребляет больше мощности, чем меньшая платформа во время набора высоты под нагрузкой, важно неизменное ограничение по току. Отправьте след тока во времени для соответствия батареи, основного провода и разъема полной миссии.

Масса батареи и бюджет массы воздушного судна

Защитите требование полезной нагрузки, сравнивая установленную массу, а не только Ач. Рассчитанная масса пакета составляет 2,752g, включая 2,600g элементов и 152g на сборку. Рассчитанная удельная энергия пакета составляет 305.2Wh/kg. Поддон, крепления и проводка со стороны летательного аппарата добавляют дополнительную массу. Изменения длины кабеля или разъема необходимо включить до согласования номинальной массы пакета.

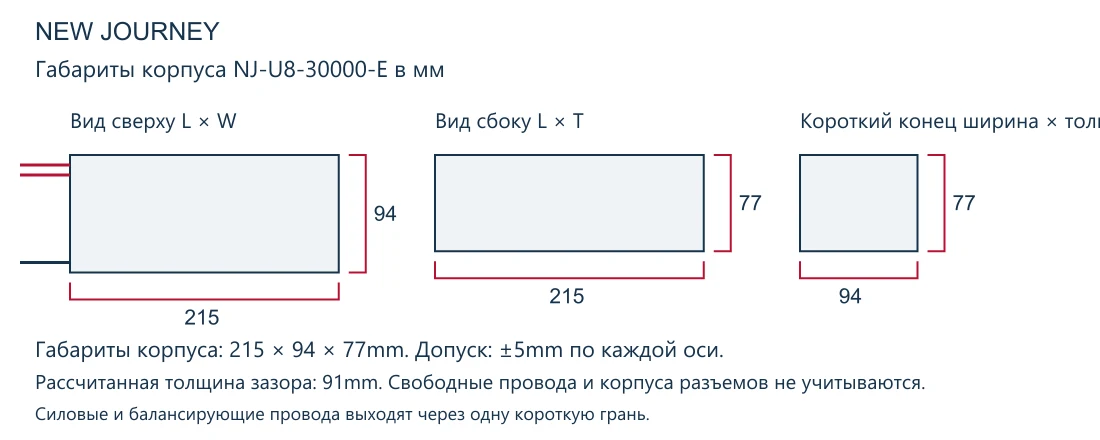

Габариты аккумуляторной батареи и зазор для установки

Проверьте закрытие крышки и снятие батареи перед повторным использованием кронштейна. Корпус составляет 215 × 94 × 77mm; как силовые, так и чувствительные провода выходят из одного короткого конца с противоположных сторон. Оставьте доступ для захвата разъемов без вытягивания их проводов. Отдельный рассчитанный зазор 91mm учитывает рост элемента и должен рассматриваться вместе с начальными размерами корпуса.

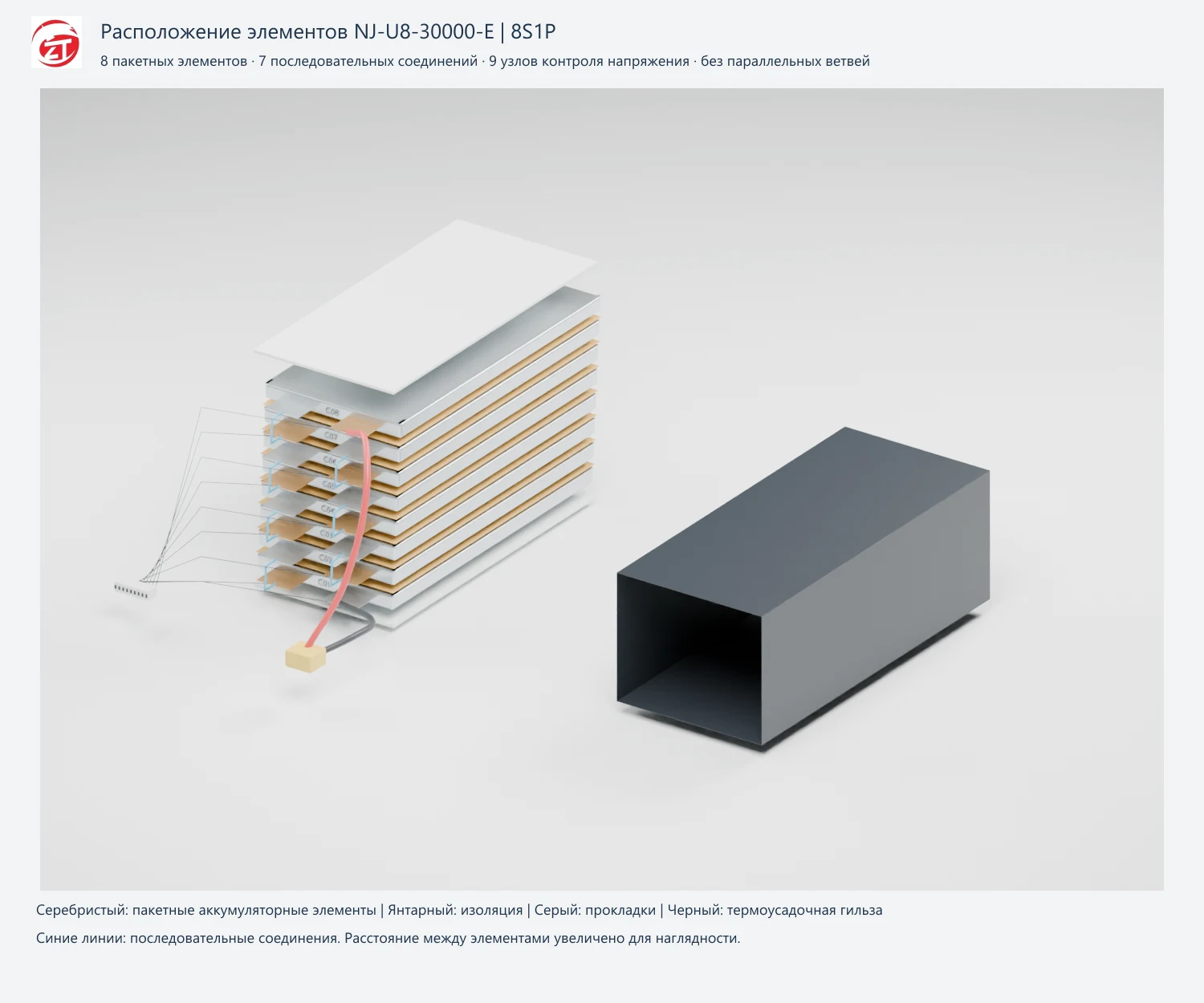

Серийно-параллельная конфигурация

Неправильный адаптер балансировки может помешать работе иначе подходящей батареи со станцией зарядки. Конфигурация 8S1P использует восемь пакетных аккумуляторных элементов 30Ah и девять узлов от B0 до B8. Совместите порядок узлов, полярность разъема и основную цепь заряда. Указывайте любые требования к BMS или связи летательного аппарата отдельно от жгута балансировки.

Часто задаваемые вопросы

Значит ли 30Ah, что версии 6S и 8S хранят одинаковую энергию?

Нет. Номинальная энергия составляет 630Wh при 21V для 6S и 840Wh при 28V для 8S. Емкость остается неизменной, тогда как номинальное напряжение меняется.

Можно ли использовать обычный профиль заряда 33.6V 8S?

У него другой предел от этого предела конфигурации 34V. Подтвердите указанный профиль элемента, настройки зарядного устройства и подключение балансировки, вместо того чтобы считать эти два напряжения взаимозаменяемыми.

Какое значение следует использовать для действия контроллера полета при низком напряжении?

Установите его исходя из поведения летательного аппарата под нагрузкой, баланса элементов и требуемого запаса. Сумма значений отключения элементов представляет собой электрическую границу, а не заданный порог срабатывания.

Сборка аккумуляторной батареи

Запасные батареи для флота требуют повторяющегося монтажа и фиксированных положений разъемов. Расположение элементов, конечная изоляция и выходы проводов могут быть указаны вокруг лотка летательного аппарата при условии сохранения доступности балансирующего жгута для зарядки. При запросе образца раскладки включите положения крышки и ремня.
